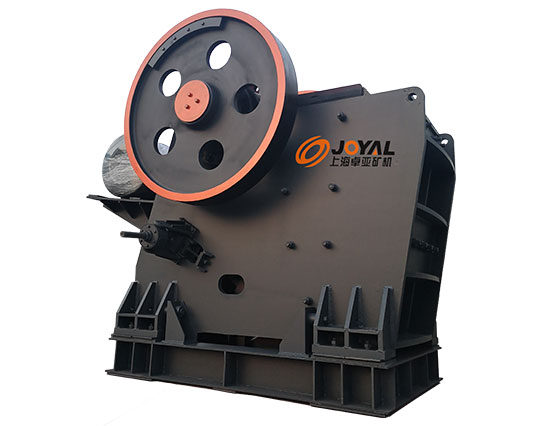

PEV顎式破碎機
產品簡介：
本破碎機機主要由顎頭護板、動顎板、定顎板、邊護板、機架、主機底座（細破不帶）、肘板、彈簧、肘板墊、排料口調整機構、偏心軸、軸承、皮帶輪（飛輪）和啟動系統、鎖緊裝置和潤滑系統等組成。 機架是用鋼板焊接而成。定顎板由上下段定顎板和中段定顎板組成（75破以上），通過定顎壓鐵經緊定螺栓固定在機架前墻上；動顎板由動顎壓鐵固定在顎頭上。 肘板除了起支撐顎頭使其按一定運動軌跡運行外，當破碎機破碎腔內進入不能破碎的外來異物而使載荷劇增時，起保護作用；即通過自身斷裂，切斷載荷，保護其它零件不受損壞。 調整裝置采用楔塊調整型式，楔塊可在機架后墻滑槽中左右移動；通過旋轉調整裝置的旋轉螺母來帶動楔塊的左右移動，從而進行排料口的尺寸調整。 彈簧拉桿、彈簧和鎖緊裝置起鎖緊作用，用以拉緊動顎和防止肘板脫落，使破碎機能正常運行。破碎機工作時彈簧壓力不宜過大，只要能消除肘板和肘板調整座間的沖擊聲即可。
應用領域： 本機主要適用于冶金、礦山、化工、建材、公路、鐵路、水利等行業。
適用物料： 本機主要對各種礦石和大塊狀物料的中碎和細碎。
工作原理
PEV系列顎式破碎機的破碎方式為曲動擠壓型。工作時電動機驅動皮帶輪，通過偏心軸使動鄂前后上下擺動，當動顎上升時動顎板向定顎板接近，與此同時物料被擠壓、搓、輾等多重破碎；當動顎下行時，動顎在復位彈簧的作用下離開定顎板，已被破碎的物料在重力的作用下從出料口自由卸出。隨著電動機連續傳動破碎機動顎作周期性的壓碎和排料，實現批量生產。
技術參數
| 型號 | 最大進料粒度 (mm) | 排料口尺寸 (mm) | 處理能力 (t/h) | 功率 (kW) | 外形尺寸 (L×W×H)(mm) |
| PEV500×750 | 425 | 45-150 | 45-107 | 45-55 | 3100×1980×2290 |
| PEV600×900 | 510 | 75-180 | 100-200 | 55-75 | 3450×2360×2780 |
| PEV750×1100 | 640 | 80-190 | 140-320 | 90-110 | 3750×2580×3180 |
| PEV860×1100 | 730 | 100-200 | 200-500 | 110-132 | 4870×2850×3170 |
| PEV900×1200 | 760 | 100-220 | 220-600 | 110-132 | 3500×2850×3290 |
| PEV1000×1200 | 850 | 150-300 | 280-750 | 132-160 | 4700×2930×3460 |
